Устройство грунтового анкера типу "Титан"

По суті справи, ґрунтовий анкер замінює собою фундамент. Він передає виривальне навантаження від споруди, розташованого на поверхні до шарів ґрунту.

Це дає змогу зробити споруду легшою без втрати стійкості та надійності. Особливо помітний цей ефект під час будівництва підводних об'єктів.

Склад виробу

Параметри та будова цього типу кріплення досить сильно відрізняються від звичайного.

• Принцип подібний: під час занурення в ґрунт анкер розкривається так, щоб пластини перетворилися на поверхні, що утримують — свого роду якір, який і фіксуватиме й сам кріплення, і будь-яку конструкцію.
• Інший варіант — формування конуса, що розширюється, за допомогою цементного розчину.

Але з огляду на вагу та розміри цієї конструкції, зрозуміло, що будова ґрунтового анкера має особливості. Складається кріплення з таких частин:

• наголовок — опорна плита з кріпленням: гайкою, шайбою, конусом. Вони передають навантаження від тяги до наголовки;
• тяга — передає навантаження від наголовки до закладення;
• закладення — пристосування, що передає навантаження від тяги в ґрунт;
• манжетна труба — обладнана випускними отворами, закритими гумовими клапанами. Може комплектуватися пакером — ущільнювальним пристроєм, який перешкоджає виведенню розчину. Ця модель використовується у разі ін'єкціювання;
• ін'єкційна трубка — пристосування для подавання розчину;
• ін'єктор — дає змогу здійснити поетапне іньєкнування. Для цього розчин подається через послідовне перекривання отворів у манжетній трубі;
• обойма — затверділий будівельний розчин у просторі між стіною свердловини та корпусом;
• замок — забезпечує передавання навантаження на закладення;
• упорна труба — потрібно для передавання навантаження від замка до каменю закладення;
• ізолювальна оболонка — труба з пластику, що запобігає схоплюванню тяги з затверділим розчином;
• п'ята — розташовується на кінці тяги та передає стискальне навантаження на закладення;
• роздільник — конструкція, що дає змогу фіксувати положення тяги.

Конструкція анкера визначається його призначенням. 3 перші елементи є обов'язковими. Решта може бути незалежною або не буде.

Переваги та вади

Ґрунтові анкери — досить специфічний пристрій, незамінний у свої зони, але не має такого широкого поширення, як, наприклад, звичайний клиновий анкер. У своїй сфері кріплення має незаперечні переваги:

• надзвичайно висока несна здатність. Вироби використовуються під час побудови об'єктів будь-якої маси та висоти;
• немає потреби в бетонуванні основ, оскільки анкер і так утримують конструкцію;
• немає потреби в ритті котлованів. У ряді випадків не потрібне навіть буріння. У такий спосіб зберігається природний ґрунт і неабияк зменшуються витрати: споруда фундаменту становить не менш ніж 30% вартості;
• монтаж ґрунтових анкерів займає куди менше часу, ніж заливання бетону або встановлення звай;
• відразу після встановлення виріб можна використовувати: статичного випробування досить;
• вартість об'єкта знижується: і завдяки браку фундаменту, і завдяки полегшення всього споруди.

До вад належить певна вибірковість у ґрунті. Так само як і його побутові аналоги, анкер «порахує» кріплення в щільних важких матеріалах. Присадкові, набухаючі ґрунти, або сильно стискані на кшталт мулу, торфу, текучих глин унеможливлюються.

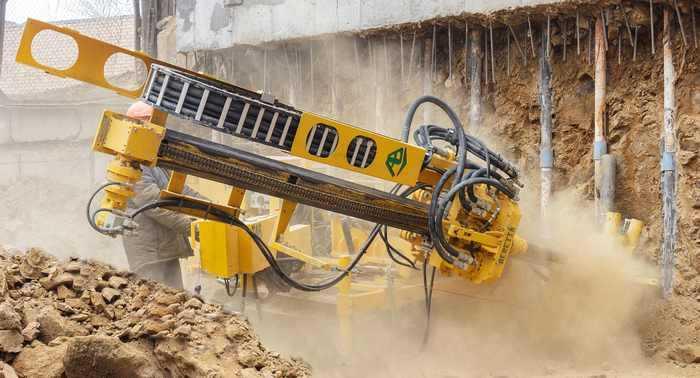

Влаштування грунових анкерів типу «Титан" та тросових грунових анкерів
